CD194Z-2S4 網絡電力儀表
發布時間：2008-11-05 點擊率：5363
CD194Z-2S4 網絡電力儀表
◆概述
網絡電力儀表，是針對電力系統、工業企業、公用設施、智能大廈的電力監控需求而設計的它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能等；采用可視度高的LED來顯示儀表測量參數和電網系統的運行信息，儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
該系統儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量?jī)x表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，該系列網絡電力儀表廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便、工程量小現場可編程設置輸入?yún)?shù)的特點，能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。

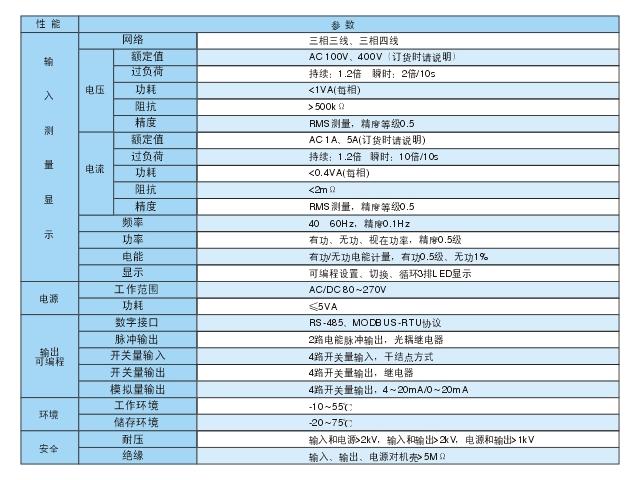

◆技術參數

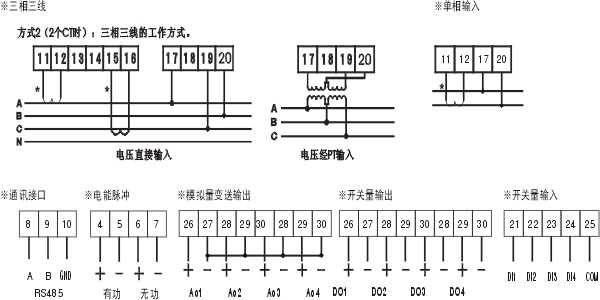

◆接線說明（現以2S4為例，其它儀表請以隨機接線圖為準?。?/p>
◆接線說明（現以2S4為例，其它儀表請以隨機接線圖為準！）
◆功能特點
◎集全面的三相交流電量測量、電能計量、綜合顯示、越限控制、電能脈沖輸出、網絡通訊于一體。
◎各種三相電量：相電壓、線電壓、電流、有功功率、無功功率、功率因數、等電量參數及專業的有功電能、無功電能計量等。
◎既可以作為盤裝電表單獨使用，也可以作為電力監控系統測控終端，實現電量采集和綜合控制。
◎液晶LCD(黃綠光、黑字)顯示屏，滿足新時代顯示技術發展潮流、可同時顯示多種電量信息，并允許在高光照環境中讀表。廣視角可視角度140度。
◆訂貨范例
訂貨時，請?jiān)敿?xì)寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容。
例1型號：PZ194Z-2S4 輸入：10KV/100V 200A/5A
電力網絡：三相三線 通訊：RS-485/MODBUS-RTU
功能擴展：開關量擴展模塊
|
