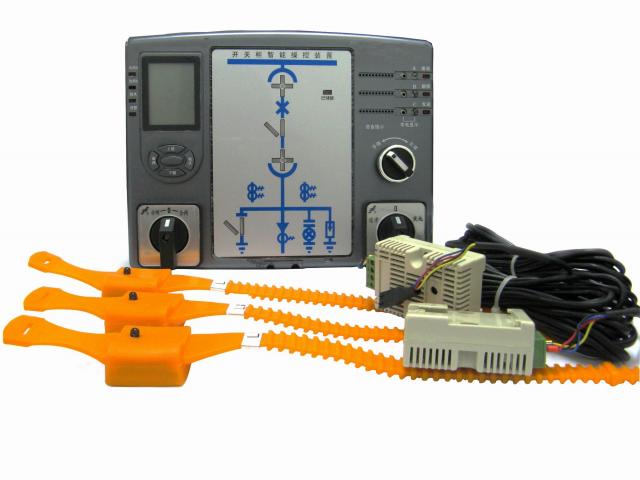

開關柜智能操控裝置 帶全電量參數測量 點擊查看大圖 詳細信息 產品名稱：開關柜智能操控裝置 帶全電量參數測量 產品型號： 1、產品概述 全新概念的開關柜智能操控裝置。 產品功能強大，使用于3-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，能夠使開關柜進一步，智能化，網絡化，數字化。方便廣大用戶使用與操作。   2、技術指標     工作溫度：－20～＋65℃ 工作濕度：≤95％RH 介質強度：≥AC2000V 絕緣性能：≥100MΩ 抗電磁干擾性能：符合IEC255－22的標準規定 工作電源：兩路輸入，具備自動切換 電源切換時間：≤0.3秒 工作電壓：AC85～265V/DC220V 動態閃爍頻率：兩次/秒 濕度測量范圍：20%～100%RH 溫度測量范圍：－20＋80℃ 濕度測量精度：±3.0%RH 溫度測量精度： ±1℃ 響應時間：≤2s 人體接近感應時間：≤3秒 人體接近語音提示時間：0～29秒 開關量輸入端子和LED數碼顯示關聯關系：動態配置 分相電流精度：±0.2％ 分相電壓：±0.2％ 無功功率：±2.0％ 通訊方式：RS485 通訊波特率：9600bps 數據格式：8個數據位 1個終止位 無奇偶校驗   3、模擬顯示部分     01斷路器合指示              02斷路器分指示              03(1)、03(2)工作位置指示     04(1)、04(2)試驗位置指示     05接地開關合指示            06接地開關分指示           07儲能指示 08溫濕度設置及數字顯示 09加熱報警指示 10帶電顯示及閉鎖 11操作鍵盤 12儲能旋鈕 13遠方/就地轉換開關 14分/合閘轉換開關 15液晶顯示界面 3．1斷路器狀態顯示 斷路器合閘并且分閘回路完好時，紅色01模擬條發光； 斷路器分閘并且合閘回路完好時，綠色02模擬條發光； 3．2手車位置顯示 無源觸點輸入， 工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。手車位于試驗位置與工作位置之間時，發光條03①、03②、和04①、04②同時閃爍。手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已斷電。 3．3接地開關位置顯示 無源接點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘。無源接點輸入斷開，綠色06 水平模擬條發光，顯示接地開關分閘。 3．4彈簧儲能顯示     無源觸點閉合，黃色07 指示發光，顯示斷路器已儲能。 3．5帶電顯示及閉鎖功能     1、LED啟輝電壓（KV）：額定相電壓×0.15-0.65     2、閉鎖啟控電壓（KV）：額定相電壓 ×0.65     3、當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。 注：強制閉鎖控制電源：交流或直流220V，可保證閉鎖部分可靠工作；運行中控制電源消失，閉鎖接點不會誤動作，被閉鎖設備仍然可靠閉鎖。 -3- 3．6自動加熱除濕控制及溫濕度數字顯示功能 　      可帶1路溫濕度傳感器及輸出接點，可顯示現場的溫濕度數值，并且用戶可根據需要自行的設置加熱/除濕/排風輸出的上下限。當環境濕度大于上限值或其溫度小于下限值時，啟動加熱，濕度小于下限值或溫度大于上限值時，停止加熱；當環境溫度≥40℃時，無條件停止加熱，防止過熱損傷；當加熱斷器線時，斷線報警輸出。 3．7供電源為交直流電源 3．8人體感應探頭 　    當有人站在柜前停留時，自動啟動柜內照明、送電時帶有語音提示。 3．9智能語音防誤提示功能     1、當斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器”。     2、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。     3、斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器、請分接地開關”。     4、當柜體主回路送電時，柜前有人停留時，語音提示“本柜主回路已帶電”。 3．10分合閘功能         裝置面板上設有分閘/合閘轉換開關（或按鈕）、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。 3．11通訊功能 RS485接口，通信波特率最高達9600bps，可用于讀取裝置數據和設置定值。 3．12 電力儀表功能 1、測量 UA UB  UC        精度為 0.2級       2、測量 IA  IB  IC         精度為 0.2級       3、測量 PA  PB  PC  P     精度為 0.5級       4、測量 QA  QB  QC  Q   精度為 2.0級       5、測量 cosa cosb cosc  cos  精度為 0.5級       6、具有計量功能  有功電能計量 ，無功電能計量   3．13 高級功能：    具有多功能電能表功能，萬年時鐘，分時計量等，定貨時需備注   4、安裝尺寸與接線圖 4．1安裝尺寸(開孔尺寸：249mm×173mm)           4．2接線圖
